HELIOS（ヘリオス）安全柵｜工場・倉庫向け固定型・移動型・バリケード対応

[ One System · Four Solutions ]

1つの製品で、4つの用途

01
Safety Fence

安全柵

設備稼働領域への人の立入防止対策。産業ロボットや自動機械の稼働エリアを囲い、作業員の接触リスクを低減します。

02
Barricade

バリケード

レイアウト変更の多い現場に、仮設の立入防止対策。設置工事不要で、素早く安全区画を構築できます。

03
Partition

パーティション（歩車分離）

通路と作業エリアの明確な区画整理。フォークリフトの走行通路と歩行通路を分け、安全な動線を確保します。

04
Wall Storage

壁面収納パネル

工具の収納・掲示板の設置に。メッシュ構造を活かし、工具や治具を整理整頓。現場の5Sにも貢献します。

[ Installation Types ]

選べる3つの設置方法

Permanent

固定型常設タイプ

アンカーボルト固定

▶強固な設置
▶長期運用に最適

Temporary

直置き型仮設タイプ

床置き設置

▶簡単設置
▶設置工事不要

Mobile

移動型仮設タイプ

キャスター付き

▶移動が容易
▶レイアウト変更に対応

[ Product Features ]

ヘリオスの特長。

軽快なフォルム、強靭な守り。

フレームレスでも圧倒的な強度。高剛性構造が、確かな安全性を実現します。

吊り下げ耐荷重

100 kg

15kg/個のオモリを片面荷重で7個吊り下げ（計105kg）。ヘリオスはほとんどたわみなく安定して自立しています。

[ Installation Flow ]

設置（施工）の流れ。

ヘリオスはたった5種類の部品で、「安全」が完成。

▶

STEP 01

柱の設置

マーキングした位置に穴を開け、アンカーボルトで柱を固定します。柱の垂直を確認しながら固定。

▶

STEP 02

パネルの組み立て

パネルを柱に取り付けます。パネル同士は専用の連結部品で固定します。

▶

STEP 03

確認と調整

全パネルが正しく設置され、安全な状態にあることを確認。必要に応じて位置調整を行います。

STEP 04

最終検査

全体の安定性と安全性を最終確認。施工エリアを清掃し、余分な材料を撤去します。

[ Assembly Guide ]

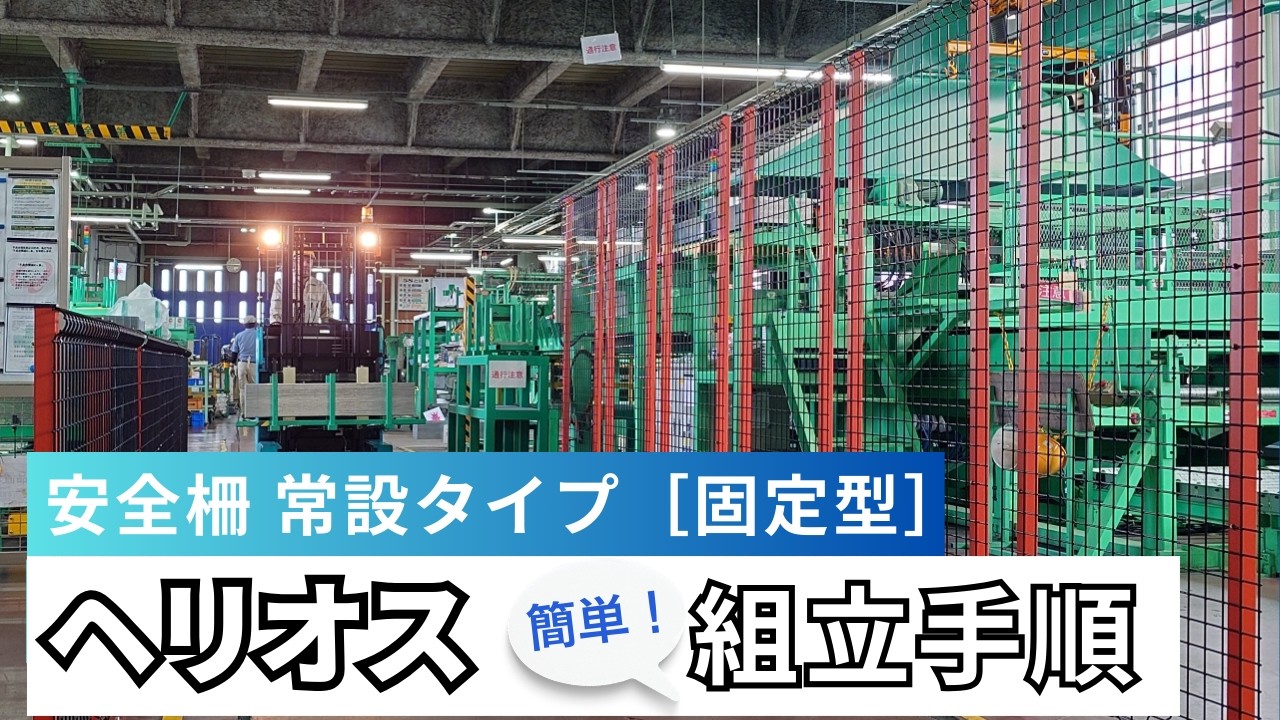

ヘリオスを動画で紹介

商品説明

ヘリオス商品説明

youtu.be/NctvKS8Ahis

[ Why Safety Fence ]

なぜ安全柵が必要か？

道路に中央分離帯やガードレールがあるように、工場・倉庫内でもフォークリフト通路と作業エリアの境界を明確にすることが重要です。

安全柵を導入することで、区画が明確になり動線が整理され、作業環境全体の安全性・効率性が向上します。

工場内・倉庫内はもちろん、屋外用途にも対応可能です。

導入メリット

メリット 01 歩車分離の実現による安全性の向上歩行者とフォークリフトの通路を明確に分け、接触事故リスクを大幅低減。

メリット 02 区画整理による動線の最適化作業エリアと通路を区分し、スムーズな動線と作業効率向上を実現。

メリット 03 簡単設置で柔軟なレイアウト対応常設・仮設・移動式から選べ、現場変更にも即対応。

メリット 04 景観性の向上（美しさと高級感）無機質になりがちな現場に調和し、整った印象を与えます。

メリット 05 安全意識の"見える化" 明確な区分けが安全意識を自然に高め、現場全体の安全文化を醸成。

歩車分離と区画整理が、安心・効率・美しさを同時に実現します。

[ Reference Pricing ]

参考単価　設置距離10mで算出

【屋内仕様】

※ 高さ 1m・柱ピッチ 2m の場合。組立工事費は含まれておりません。

品目	品番	単価	数量	単位	計算式	金額
メッシュ本体2010	PHM-0005	9,300円	5	枚	9,300×5枚	46,500円
支柱	TCPT-0005	7,800円	6	本	7,800×6本	46,800円
10mあたり合計						93,300円

メーター単価：9,330円〜／m

品目	品番	単価	数量	単位	計算式	金額
メッシュ2010 H:1000タイプ	BM-2010	27,000円	5	セット	27,000×5	135,000円
10mあたり合計						135,000円

メーター単価：13,500円〜／m

品目	品番	単価	数量	単位	計算式	金額
メッシュ2010 H:1000タイプ	BMC-2010	31,200円	5	セット	31,200×5	156,000円
10mあたり合計						156,000円

メーター単価：15,600円〜／m

【屋外仕様】

※ 高さ 1m・柱ピッチ 2m の場合。組立工事費は含まれておりません。

品目	品番	単価	数量	単位	計算式	金額
メッシュ2010 H:1000タイプ	BME-2010	38,800円	5	セット	38,800×5	194,000円
10mあたり合計						194,000円

メーター単価：19,400円〜／m

品目	品番	単価	数量	単位	計算式	金額
メッシュ2010 H:1000タイプ	BMEC-2010	48,800円	5	セット	48,800×5	244,000円
10mあたり合計						244,000円

メーター単価：24,400円〜／m

[ Product Components ]

製品構成一覧。

常設《固定型》屋内対象部品

商品記号	品名（サイズ W×H）
PHM-0003	メッシュ本体1010（1.0m×1.0m）
PHM-0004	メッシュ本体1020（1.0m×2.0m）
PHM-0005	メッシュ本体2010（2.0m×1.0m）
PHM-0007	メッシュ本体1015（1.0m×1.5m）
TCPT-0005	支柱 H=1000
TCPT-0006	支柱 H=2000
TCPT-0014	支柱 H=1500

常設《固定型》屋外対象部品

商品記号	品名（サイズ W×H）
PHM-0009	メッシュ本体1010（1.0m×1.0m）
PHM-0010	メッシュ本体2010（2.0m×1.0m）
PHM-0011	メッシュ本体1015（1.0m×1.5m）
PHM-0012	メッシュ本体2015（2.0m×1.5m）
TCPT-0018	支柱 H=1000
TCPT-0019	支柱 H=1500

仮設《自立式》バリケード屋内設置用

直置き型	移動型	品名（サイズ）
BM-1010	BMC-1010	メッシュ1010（1.0m×1.0m）
BM-1015	BMC-1015	メッシュ1015（1.0m×1.5m）
BM-1020	BMC-1020	メッシュ1020（1.0m×2.0m）
BM-2010	BMC-2010	メッシュ2010（2.0m×1.0m）
BS-1010	—	スクリーン1010 H=1000
BS-1020	—	スクリーン1020 H=2000

仮設《自立式》バリケード屋外設置用

直置き型	移動型	品名（サイズ）
BME-1010	BMEC-1010	メッシュ1010（1.0m×1.0m）
BME-1015	BMEC-1015	メッシュ1015（1.0m×1.5m）
BME-2010	BMEC-2010	メッシュ2010（2.0m×1.0m）
BME-2015	BMEC-2015	メッシュ2015（2.0m×1.5m）
